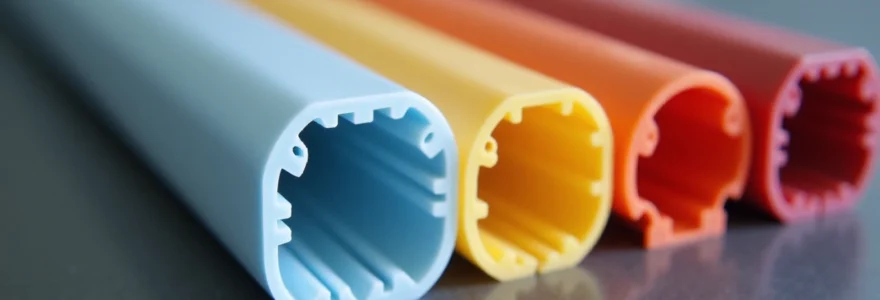

Les gaines de protection souples et résistantes jouent un rôle crucial dans la sécurisation et la longévité des câbles et conduites dans de nombreux environnements industriels. Ces solutions allient flexibilité et robustesse pour offrir une protection optimale contre les contraintes mécaniques, chimiques et thermiques. Avec l'évolution constante des technologies et des normes, le choix et l'installation de gaines adaptées requièrent une expertise pointue. Explorons les aspects essentiels de ces systèmes de protection indispensables, de leurs caractéristiques techniques aux meilleures pratiques d'installation.
Caractéristiques techniques des gaines de protection souples
Les gaines de protection souples se distinguent par leur capacité à combiner flexibilité et résistance. Leur structure leur permet de s'adapter à des configurations complexes tout en offrant une protection fiable contre diverses agressions externes. Les principaux paramètres techniques à considérer incluent le diamètre intérieur et extérieur, la résistance à la compression et à la traction, ainsi que la plage de températures d'utilisation.
Le choix du diamètre est crucial pour assurer une installation optimale. Un diamètre trop étroit peut compliquer le passage des câbles, tandis qu'un diamètre excessif peut compromettre la protection. La règle générale est de sélectionner un diamètre intérieur environ 20% supérieur à celui du faisceau de câbles à protéger.
La résistance à la compression est exprimée en newtons par 100 mm et indique la capacité de la gaine à résister aux forces d'écrasement. Pour les environnements industriels exigeants, on privilégiera des gaines offrant une résistance supérieure à 750 N/100mm. La résistance à la traction, quant à elle, détermine la capacité de la gaine à supporter des forces longitudinales sans se déformer ou se rompre.
La plage de températures d'utilisation est un facteur déterminant, notamment dans les environnements soumis à des variations thermiques importantes. Certaines gaines haute performance peuvent résister à des températures allant de -50°C à +150°C, voire davantage pour des applications spécifiques.
La sélection d'une gaine de protection appropriée nécessite une analyse approfondie des conditions d'utilisation et des risques potentiels auxquels les câbles seront exposés.
Sélection des matériaux pour gaines flexibles et résistantes
Le choix du matériau est primordial pour obtenir les propriétés souhaitées en termes de flexibilité, de résistance mécanique et de tenue aux agressions chimiques. Les polymères techniques offrent un large éventail de solutions adaptées à diverses applications industrielles.
Polyamide PA6 et PA12 : propriétés et applications
Les polyamides PA6 et PA12 sont largement utilisés dans la fabrication de gaines de protection grâce à leurs excellentes propriétés mécaniques et thermiques. Le PA6 se distingue par sa rigidité et sa résistance à l'abrasion, tandis que le PA12 offre une meilleure résistance chimique et une absorption d'humidité plus faible.
Les gaines en PA6 sont particulièrement adaptées aux environnements nécessitant une bonne tenue mécanique, comme l'industrie automobile ou la robotique. Le PA12, quant à lui, est privilégié dans les applications exposées à des produits chimiques agressifs ou à l'humidité, telles que l'industrie pétrochimique ou les installations offshore.
Polyuréthane thermoplastique (TPU) pour gaines haute performance
Le polyuréthane thermoplastique (TPU) est un matériau de choix pour les gaines de protection haute performance. Il combine une excellente flexibilité avec une résistance remarquable à l'abrasion et aux déchirures. Le TPU présente également une bonne tenue aux huiles et aux hydrocarbures, ce qui en fait une solution idéale pour les environnements industriels exigeants.
Les gaines en TPU sont fréquemment utilisées dans l'industrie minière, la construction et les applications mobiles, où elles doivent résister à des conditions difficiles tout en conservant leur souplesse. Leur résistance aux UV permet également une utilisation en extérieur prolongée sans dégradation significative des propriétés mécaniques.
Gaines en PVC souple : avantages et limitations
Le PVC souple reste une option populaire pour les gaines de protection grâce à son excellent rapport qualité-prix et sa facilité de mise en œuvre. Il offre une bonne flexibilité et une résistance correcte aux agents chimiques courants. Cependant, ses performances mécaniques et sa tenue en température sont inférieures à celles des polymères techniques comme le PA ou le TPU.
Les gaines en PVC souple sont principalement utilisées dans des applications intérieures ou dans des environnements peu agressifs. Elles conviennent parfaitement pour la protection des câbles électriques dans les bâtiments ou les installations temporaires. Néanmoins, leur utilisation est limitée dans les environnements soumis à des contraintes mécaniques importantes ou à des températures extrêmes.
Comparaison des résistances mécaniques et chimiques
La comparaison des propriétés mécaniques et chimiques des différents matériaux permet de guider le choix en fonction des exigences spécifiques de l'application. Voici un tableau récapitulatif des principales caractéristiques :
| Matériau | Résistance à l'abrasion | Résistance chimique | Flexibilité | Tenue en température |
|---|---|---|---|---|
| PA6 | Excellente | Bonne | Moyenne | Bonne |
| PA12 | Très bonne | Excellente | Bonne | Très bonne |
| TPU | Excellente | Très bonne | Excellente | Bonne |
| PVC souple | Moyenne | Bonne | Très bonne | Moyenne |
Ce tableau met en évidence les points forts de chaque matériau. Par exemple, si la priorité est donnée à la résistance à l'abrasion et à la flexibilité, le TPU sera privilégié. En revanche, pour une application nécessitant une excellente résistance chimique, le PA12 pourra être le choix optimal.
Procédés de fabrication des gaines de protection souples
Les techniques de fabrication des gaines de protection souples ont une influence significative sur leurs propriétés finales. Trois procédés principaux sont couramment utilisés dans l'industrie : l'extrusion thermoplastique, le tressage ou guipage, et l'annelure.
Extrusion thermoplastique pour gaines monobloc
L'extrusion thermoplastique est la méthode la plus répandue pour la production de gaines monobloc. Ce procédé consiste à faire fondre le polymère et à le forcer à travers une filière pour obtenir un profilé continu. L'extrusion permet de produire des gaines avec une paroi lisse ou texturée, offrant un excellent contrôle des dimensions et des propriétés mécaniques.
Les avantages de l'extrusion incluent une production à haut débit, une grande uniformité des propriétés sur toute la longueur de la gaine, et la possibilité de réaliser des gaines multicouches par co-extrusion. Cette technique est particulièrement adaptée à la fabrication de gaines en PA, TPU ou PVC.
Tressage et guipage pour gaines multicouches
Le tressage et le guipage sont des techniques utilisées pour renforcer les gaines et améliorer leurs propriétés mécaniques. Le tressage consiste à entrelacer des fils ou des fibres autour d'un mandrin, tandis que le guipage enroule un fil de manière hélicoïdale autour du tube.
Ces procédés permettent de créer des gaines multicouches combinant différents matériaux. Par exemple, une gaine peut être constituée d'une couche intérieure en TPU pour la flexibilité, d'un renfort tressé en fibres de polyester pour la résistance à la traction, et d'une gaine extérieure en PA12 pour la protection chimique.
Techniques d'annelure pour flexibilité accrue
L'annelure est un procédé qui consiste à créer des ondulations régulières sur la surface de la gaine. Cette technique augmente considérablement la flexibilité de la gaine tout en conservant une bonne résistance à l'écrasement. Les gaines annelées sont particulièrement appréciées dans les applications nécessitant des rayons de courbure serrés ou des mouvements fréquents.
Le procédé d'annelure peut être appliqué sur des gaines extrudées ou tressées. Il permet d'obtenir des gaines capables de s'adapter à des géométries complexes tout en offrant une protection efficace contre les contraintes mécaniques.
L'innovation constante dans les procédés de fabrication permet de développer des gaines de protection toujours plus performantes, répondant aux exigences croissantes de l'industrie en termes de flexibilité et de résistance.
Méthodes d'installation de gaines souples en environnements contraignants
L'installation de gaines de protection souples dans des environnements contraignants requiert une planification minutieuse et des techniques adaptées. La réussite de l'installation dépend non seulement du choix de la gaine, mais aussi de la méthode de mise en place et des accessoires utilisés.
La première étape consiste à effectuer un repérage précis du parcours des câbles et à identifier les points critiques tels que les zones de frottement, les passages étroits ou les sources de chaleur. Cette analyse permettra de déterminer les zones nécessitant une protection renforcée ou des solutions spécifiques.
Pour faciliter l'insertion des câbles dans la gaine, l'utilisation d'un lubrifiant adapté est recommandée. Il est crucial de choisir un produit compatible avec les matériaux de la gaine et des câbles pour éviter tout risque de dégradation. Certains lubrifiants spéciaux offrent également des propriétés anti-adhérentes qui facilitent le remplacement ultérieur des câbles.
Dans les environnements soumis à des vibrations importantes, l'utilisation de supports anti-vibratoires est essentielle pour éviter l'usure prématurée des gaines. Ces supports absorbent les chocs et réduisent les contraintes mécaniques exercées sur les gaines et les câbles qu'elles protègent.
Pour les installations en extérieur ou dans des zones exposées aux UV, il est important de prévoir des points de fixation réguliers pour éviter que la gaine ne se déforme sous l'effet de la chaleur ou du poids des câbles. Des colliers de serrage résistants aux UV et aux intempéries doivent être utilisés pour assurer une fixation durable.
Dans les environnements corrosifs, une attention particulière doit être portée aux raccords et connexions. L'utilisation de raccords étanches avec un indice de protection IP68 permet de garantir l'intégrité du système de protection, même en cas d'immersion temporaire.
Normes et certifications pour gaines de protection industrielles
Les gaines de protection industrielles sont soumises à des normes et certifications strictes qui garantissent leur performance et leur sécurité dans diverses applications. La conformité à ces standards est essentielle pour assurer la fiabilité et la durabilité des installations.
Indice de protection IP et classifications NEMA
L'indice de protection IP (Ingress Protection) définit le niveau de protection offert par les enveloppes des équipements électriques contre les intrusions de corps solides et liquides. Pour les gaines de protection, les indices IP les plus courants sont IP65 (protection contre les poussières et les jets d'eau) et IP68 (protection contre l'immersion prolongée).
Les classifications NEMA (National Electrical Manufacturers Association) sont principalement utilisées en Amérique du Nord et offrent des informations complémentaires sur la résistance aux conditions environnementales. Par exemple, une classification NEMA 4X indique une protection contre la corrosion, les projections d'eau et la poussière.
Conformité aux normes EN 61386 et UL 1696
La norme européenne EN 61386 spécifie les exigences et les tests pour les systèmes de conduits pour la gestion du câblage. Elle définit différentes classes de résistance à la compression, à l'impact, et de plage de températures. La conformité à cette norme est souvent indiquée par le marquage CE sur les produits.
Aux États-Unis, la norme UL 1696 couvre les conduits flexibles non métalliques. Elle établit des critères de performance en matière de résistance au feu, de propriétés électriques et de durabilité. La certification UL est un gage de qualité et de sécurité reconnu internationalement.
Tests de résistance au feu selon IEC 60332-1-2
La norme IEC 60332-1-2 définit les méthodes d'essai pour évaluer la propagation verticale de la flamme sur un conducteur ou un câble électrique isolé. Pour les gaines de protection, ce test est crucial pour déterminer leur comportement en cas d'incendie.
Les gaines conformes à cette norme sont classées comme auto-extinguibles et contribuent à limiter la propagation du feu dans les installations électriques. Cette caractéristique est particulièrement importante dans les environnements industriels où les risques d'incendie sont élevés.
Maintenance et durabilité des systèmes de gaines flexibles
La maintenance régulière des systèmes de gaines flexibles est essentielle
pour garantir leur performance et leur longévité. Bien que ces systèmes soient conçus pour résister à des conditions difficiles, une surveillance régulière et des interventions préventives peuvent considérablement prolonger leur durée de vie et optimiser leur efficacité.
L'inspection visuelle périodique est la première étape d'une maintenance efficace. Elle permet de détecter rapidement les signes d'usure, de dégradation ou de dommages potentiels. Une attention particulière doit être portée aux points de friction, aux zones de courbure prononcée et aux raccords. Les éléments à surveiller incluent :
- L'apparition de fissures ou de craquelures sur la surface de la gaine
- Des signes d'écrasement ou de déformation permanente
- L'état des raccords et des fixations
- La présence d'abrasions ou de marques d'usure localisées
En cas de détection d'anomalies, il est crucial d'intervenir rapidement pour éviter une dégradation plus importante. Dans certains cas, un simple repositionnement de la gaine ou l'ajout de supports supplémentaires peut suffire à résoudre le problème. Pour les dommages plus sérieux, le remplacement de la section affectée est généralement recommandé.
La fréquence des inspections dépend de l'environnement d'utilisation et des contraintes auxquelles les gaines sont soumises. Dans les environnements particulièrement agressifs ou pour les applications critiques, des inspections trimestrielles peuvent être nécessaires. Pour des installations moins sollicitées, une inspection annuelle peut suffire.
Une maintenance préventive bien planifiée permet non seulement de prévenir les défaillances, mais aussi d'optimiser les coûts d'exploitation en évitant les remplacements prématurés et les arrêts de production imprévus.
La durabilité des systèmes de gaines flexibles peut être significativement améliorée par l'adoption de bonnes pratiques d'utilisation et d'entretien. Voici quelques recommandations clés :
- Éviter les rayons de courbure trop serrés, même pour les gaines très flexibles
- Utiliser des supports adaptés pour répartir les contraintes mécaniques
- Nettoyer régulièrement les gaines exposées aux projections ou aux dépôts
- Vérifier et resserrer périodiquement les fixations
- Former le personnel à la manipulation correcte des gaines lors des opérations de maintenance
Dans certains cas, l'utilisation de revêtements protecteurs supplémentaires peut être envisagée pour prolonger la durée de vie des gaines dans des environnements particulièrement agressifs. Ces revêtements peuvent offrir une protection accrue contre l'abrasion, les UV ou certains agents chimiques.
Enfin, la tenue d'un registre détaillé des inspections et des interventions est essentielle pour suivre l'évolution de l'état des gaines au fil du temps. Ces données permettent d'identifier les tendances, d'anticiper les besoins de remplacement et d'optimiser les programmes de maintenance.
En adoptant une approche proactive de la maintenance et en choisissant des gaines de qualité adaptées à l'environnement d'utilisation, les industriels peuvent maximiser la durabilité de leurs systèmes de protection de câbles, assurant ainsi la fiabilité et la sécurité de leurs installations sur le long terme.
